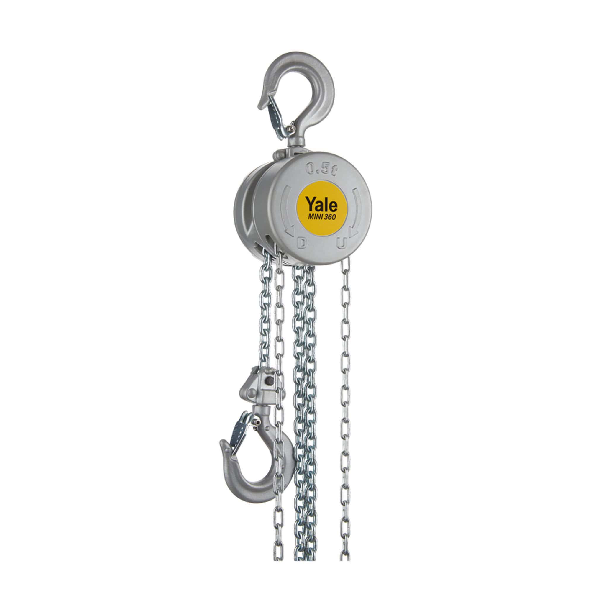

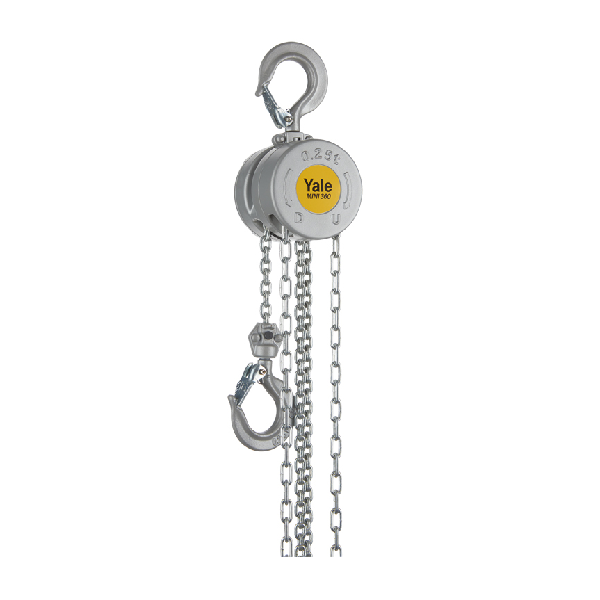

Palan Manual cu Lanț YaleMINI 360 | Hand Chain Hoist YaleMINI 360

Palan manual compact cu ghidaj al lanțului de manevră rotativ la 360°

YaleMINI 360 este un palan manual cu lanț pentru ridicarea și poziționarea sarcinilor, disponibil în capacități de 250 și 500 kg cu înălțimi de ridicare de 3, 6 și 10 m. Construcția compactă, carcasa ușoară din aluminiu turnat sub presiune și ghidajul rotativ al lanțului de manevră îl recomandă pentru lucrări de montaj, întreținere și reparații.

Caracteristica distinctivă a gamei este ansamblul de ghidare a lanțului de manevră, care se poate roti la 360°. Acesta permite operatorului să adapteze poziția de acționare la spațiul de lucru și să stea în afara zonei de pericol, conform prezentării producătorului. Rotația ghidajului nu trebuie confundată cu o creștere a capacității de ridicare.

Beneficii și caracteristici constructive

• Capacități nominale de 250 și 500 kg, pentru selectarea modelului în funcție de sarcină.
• Ghidaj al lanțului de manevră rotativ la 360°, pentru flexibilitate în poziționarea operatorului.
• Construcție compactă și greutate redusă, pentru transport și manipulare ușoară.
• Carcasă din aluminiu turnat sub presiune, care protejează componentele interne.
• Frână de sarcină pentru menținerea sarcinii în poziție.
• Ghidaj închis al lanțului de sarcină, pentru contactul corect cu alveolele roții de lanț.
• Cârlige de suspendare și de sarcină forjate, din oțel aliat de înaltă rezistență, tratat termic.
• Cârlige rotative la 360°, echipate cu siguranțe robuste.
• Lanț de sarcină din oțel zincat.
• O singură ramură a lanțului de sarcină pentru toate configurațiile din tabel.

Acționare flexibilă la 360°

Ghidajul rotativ al lanțului de manevră permite acționarea din poziții diferite în jurul palanului. Într-o lucrare de montaj sau întreținere, operatorul poate adapta poziția lanțului de manevră la accesul disponibil, în loc să fie limitat la o singură direcție de acționare. Utilizarea trebuie realizată în limitele și condițiile prevăzute în instrucțiunile producătorului.

Carcasă robustă și design compact

Carcasa este realizată din aluminiu turnat sub presiune. Potrivit broșurii, construcția compactă protejează piesele interne și permite utilizarea inclusiv în exterior sau în medii de lucru solicitante. Pentru configurația de 250 kg cu ridicare de 3 m, greutatea indicată este de 2,9 kg; pentru cea de 500 kg cu ridicare de 3 m, este de 4,3 kg. Greutatea crește odată cu lungimea de ridicare, conform tabelului tehnic.

Frână și ghidarea lanțului de sarcină

Frâna de sarcină este prezentată de producător ca menținând sarcina în orice poziție. Lanțul de sarcină rulează pe roata de lanț și este protejat de un ghidaj închis, care asigură contactul complet cu alveolele roții. Broșura descrie lanțul din oțel zincat ca fiind conform reglementărilor naționale și internaționale aplicabile, fără să precizeze în paginile atașate numerele standardelor.

Cârlige forjate cu siguranțe

Echiparea standard include cârligul de suspendare și cârligul de sarcină, realizate din oțel aliat de înaltă rezistență, tratat termic. Ambele pot fi rotite la 360° și au siguranțe robuste. Producătorul descrie cârligele ca deschizându-se prin deformare în caz de suprasarcină, fără rupere; această caracteristică nu permite depășirea capacității nominale și nu înlocuiește respectarea instrucțiunilor de utilizare.

Date tehnice YaleMINI 360

Valorile de mai jos sunt transcrise din broșura atașată. Codul articolului și greutatea diferă în funcție de capacitate și înălțimea de ridicare.

Derulează tabelul orizontal pentru a vedea toate datele tehnice.

Coloana de ridicare indică deplasarea sarcinii la acționarea unui metru de lanț de manevră: 40 mm pentru modelul de 250 kg și 25 mm pentru modelul de 500 kg. Efortul de acționare este exprimat în daN și se referă la sarcina nominală. Marcajul T este păstrat din coloana de execuție a lanțului din broșură.

Dimensiuni constructive

Toate valorile sunt în milimetri și corespund reperelor din desenul dimensional al broșurii. Acestea sunt dimensiuni constructive ale palanului, nu dimensiuni ale ambalajului.

Aplicații:

Lucrări de montaj în industrie, ateliere de reparații auto și activități de ridicare, cât și de tragere a diverselor greutățiți. Alegerea modului de utilizare, a punctelor de prindere și a configurației trebuie făcută conform manualului de operare și condițiilor reale ale aplicației.

Cum alegi configurația potrivită?

• Selectează capacitatea de 250 sau 500 kg în funcție de sarcina care trebuie manipulată.
• Alege înălțimea de ridicare de 3, 6 sau 10 m în funcție de cursa necesară.
• Verifică dimensiunea A min. și celelalte repere constructive pentru spațiul de instalare disponibil.
• Compară greutatea configurației și efortul de acționare la sarcina nominală.
• Folosește codul articolului din tabel pentru identificarea exactă a configurației în cererea de ofertă.

Întrebări frecvente

Ce capacități are gama YaleMINI 360?

Modele de 250 și 500 kg, fiecare cu o singură ramură a lanțului de sarcină.

Ce înălțimi de ridicare sunt disponibile?

Configurații de 3, 6 și 10 m pentru ambele capacități.

Ce componentă se rotește la 360°?

Ghidajul lanțului de manevră permite rotația la 360°. Separat, broșura indică și cârlige rotative la 360°.

Din ce material este carcasa?

Carcasa este realizată din aluminiu turnat sub presiune.

Care este greutatea palanului?

Greutatea depinde de configurație: între 2,9 și 6,7 kg pentru modelele de 250 kg și între 4,3 și 9,0 kg pentru cele de 500 kg.

Solicită ofertă pentru YaleMINI 360

Transmite capacitatea necesară, înălțimea de ridicare și codul articolului din tabel, împreună cu o scurtă descriere a aplicației. Solicită confirmarea configurației, a disponibilității și a condițiilor comerciale înainte de comandă.
