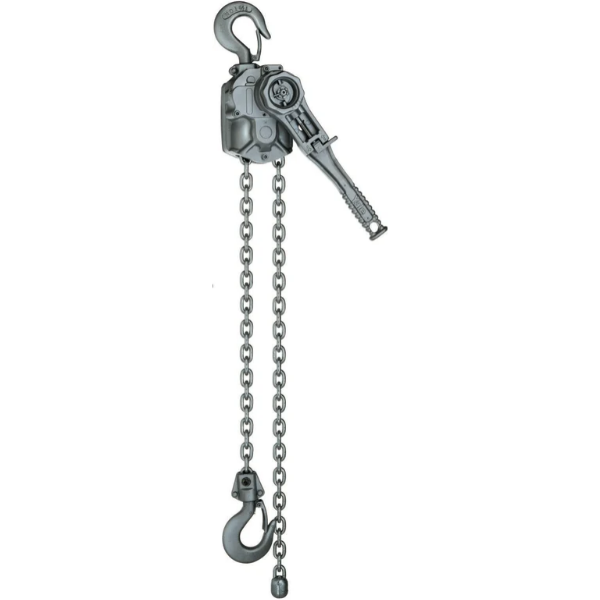

Palan manual cu levier Yale AL, din aluminiu, 750–3.000 kg

Palan cu levier din aluminiu pentru intervenții în locuri diferite

Yale AL este un palan manual cu levier disponibil în capacități de 750, 1.000, 1.500 și 3.000 kg. Greutatea proprie redusă reprezintă un avantaj atunci când echipamentul trebuie transportat frecvent între punctele de lucru, inclusiv pe distanțe mai lungi. Gama AL este potrivită pentru echiparea autovehiculelor de service.

Beneficii principale

• Greutate proprie redusă pentru transportul între intervenții.
• Carcasă închisă, levier și roată de manevră din aluminiu de înaltă calitate.
• Rulmenți cu ace de precizie pentru acționare cu efort redus.
• Dispozitiv standard de deplasare liberă a lanțului, pentru ajustarea rapidă în ambele sensuri.
• Ghidaj al lanțului integrat prin turnare în corpul palanului.
• Lanț cu zale din oțel aliat, cu finisaj zincat sau cromatat galben, conform fișei de catalog.

Specificații tehnice: AL 750

• Cod articol: N02041251.
• Capacitate: 750 kg.
• Număr de ramuri ale lanțului: 1.
• Dimensiuni lanț d × p / execuție: 6,3 × 19,1 mm / T.
• Cursă de ridicare la o rotație completă a levierului: 30 mm.
• Efort la levier la sarcina nominală (WLL): 20 daN.
• Greutate la înălțimea standard de ridicare de 1,5 m: 6,4 kg.

Specificații tehnice: AL 1000

• Cod articol: N02041252.
• Capacitate: 1.000 kg.
• Număr de ramuri ale lanțului: 1.
• Dimensiuni lanț d × p / execuție: 6,3 × 19,1 mm / T.
• Cursă de ridicare la o rotație completă a levierului: 30 mm.
• Efort la levier la sarcina nominală (WLL): 22 daN.
• Greutate la înălțimea standard de ridicare de 1,5 m: 6,6 kg.

Specificații tehnice: AL 1500

• Cod articol: N02041253.
• Capacitate: 1.500 kg.
• Număr de ramuri ale lanțului: 1.
• Dimensiuni lanț d × p / execuție: 7,1 × 21,2 mm / T.
• Cursă de ridicare la o rotație completă a levierului: 16 mm.
• Efort la levier la sarcina nominală (WLL): 21 daN.
• Greutate la înălțimea standard de ridicare de 1,5 m: 10,0 kg.

Specificații tehnice: AL 3000

• Cod articol: N02041254.
• Capacitate: 3.000 kg.
• Număr de ramuri ale lanțului: 1.
• Dimensiuni lanț d × p / execuție: 10 × 30,2 mm / T.
• Cursă de ridicare la o rotație completă a levierului: 14 mm.
• Efort la levier la sarcina nominală (WLL): 28 daN.
• Greutate la înălțimea standard de ridicare de 1,5 m: 18,0 kg.

Dimensiuni constructive

Toate valorile sunt în milimetri. Literele corespund reperelor din desenul dimensional al fișei tehnice și nu reprezintă dimensiunile ambalajului.

• AL 750: A min. 315; B 20; C 22; D 14; E 300; F 106; G 47; H 59; J 154; K 49; L 105.
• AL 1000: A min. 325; B 23; C 23; D 16; E 300; F 109; G 47; H 62; J 154; K 49; L 118.
• AL 1500: A min. 380; B 27; C 26; D 20; E 300; F 138; G 60; H 78; J 177; K 74; L 103.
• AL 3000: A min. 455; B 36; C 33; D 24; E 400; F 168; G 75; H 93; J 212; K 94; L 118.

Utilizare și informații importante

Palanul se acționează manual, prin levier. Dispozitivul de deplasare liberă permite ajustarea rapidă a lanțului în ambele sensuri. Fișa de catalog nu este un manual de utilizare: pentru operare, verificări și întreținere, consultați instrucțiunile producătorului corespunzătoare modelului ales.

Nu utilizați palanul pentru ridicarea persoanelor. Echipamentul nu este proiectat pentru acest scop.

Catalogul precizează că palanele cu levier cu o capacitate mai mare de 750 kg pot fi utilizate pentru ancorarea sarcinilor conform EN 12195. În gama prezentată, mențiunea se aplică modelelor AL 1000, AL 1500 și AL 3000, nu modelului AL 750.

De ce să alegi Yale AL?

Pentru intervențiile care presupun deplasări repetate, Yale AL combină greutatea proprie redusă cu acționarea cu efort redus și ajustarea rapidă a lanțului. Compară capacitatea, masa și dimensiunile fiecărui model înainte de alegere.

Întrebări frecvente

Ce capacități sunt disponibile?

Fișa tehnică prezintă modelele de 750, 1.000, 1.500 și 3.000 kg.

Din ce materiale este realizat palanul?

Carcasa închisă, levierul și roata de manevră sunt din aluminiu de înaltă calitate. Lanțul cu zale este din oțel aliat.

Ce greutate are fiecare model?

La ridicarea standard de 1,5 m: AL 750 are 6,4 kg, AL 1000 are 6,6 kg, AL 1500 are 10,0 kg, iar AL 3000 are 18,0 kg.

Lanțul se poate ajusta rapid în ambele sensuri?

Da. Echipamentul are standard un dispozitiv de deplasare liberă a lanțului.

Ce efort este necesar la levier?

La sarcina nominală: 20 daN pentru AL 750, 22 daN pentru AL 1000, 21 daN pentru AL 1500 și 28 daN pentru AL 3000.

Poate fi folosit pentru ancorarea sarcinilor?

Conform mențiunii din catalog privind EN 12195, această utilizare este indicată pentru capacități mai mari de 750 kg: AL 1000, AL 1500 și AL 3000.

Poate fi utilizat pentru ridicarea persoanelor?

Nu. Catalogul interzice explicit această utilizare.
