Palan manual cu levier Yale ERGO 360, 750–9.000 kg

Palan cu manivelă retractabilă și acționare la 360°

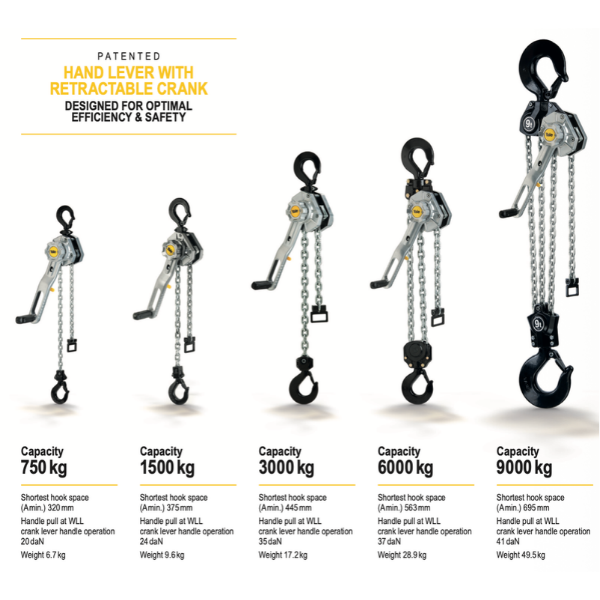

Yale ERGO 360 este un palan manual cu levier pentru aplicații de ridicare și tragere, disponibil în capacități de 750, 1.500, 3.000, 6.000 și 9.000 kg. Levierul integrează o manivelă retractabilă care permite acționarea prin rotație la 360°, oferind o alternativă la utilizarea convențională a levierului.

Carcasa din aluminiu de înaltă rezistență, cu acoperire cu pulbere, și rulmenții de calitate sunt concepuți pentru utilizare intensivă. Indicatorul vizibil din levier arată modul selectat: ridicare, coborâre sau poziție neutră.

Beneficii principale

• Manivelă retractabilă integrată, cu domeniu de lucru la 360°.
• Mâner striat, antialunecare, realizat din poliamidă cu miez din oțel.
• Manivelă care se pliază și se blochează pe oricare dintre laturile levierului.
• Selector blocabil, pentru prevenirea schimbării accidentale a sensului.
• Dispozitiv standard pentru deplasarea liberă a lanțului neîncărcat în ambele sensuri.
• Frână de sarcină acoperită, protejată împotriva murdăriei și umezelii, pentru poziționarea precisă a sarcinii.
• Ghidaj și piesă de desprindere a lanțului din fontă, zincate pentru protecție împotriva coroziunii.
• Cârlige superior și de sarcină forjate, rotative, cu siguranțe turnate.

Catalogul producătorului indică o operare de până la 12 ori mai rapidă și un efort de tragere cu până la 30% mai mic față de palanele convenționale cu levier. Acestea sunt valori comparative prezentate de producător, nu rezultate garantate pentru orice aplicație.

Specificații: Yale ERGO 360 750

• Cod articol: 192028204.
• Capacitate: 750 kg.
• Ramuri ale lanțului: 1.
• Lanț d × p / execuție: 5,6 × 17,1 mm / T.
• Cursă la o rotație completă a levierului: 27,2 mm.
• Efort la sarcina nominală: 21 daN cu levierul; 20 daN cu manivela.
• Distanță minimă între cârlige A min.: 320 mm.
• Greutate la ridicarea standard de 1,5 m: 6,7 kg.

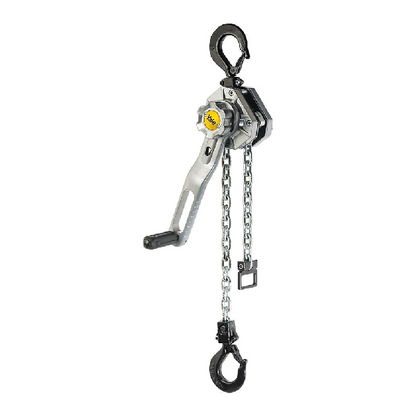

Specificații: Yale ERGO 360 1500

• Cod articol: 192028202.
• Capacitate: 1.500 kg.
• Ramuri ale lanțului: 1.
• Lanț d × p / execuție: 7,1 × 21 mm / T.
• Cursă la o rotație completă a levierului: 21,7 mm.
• Efort la sarcina nominală: 31 daN cu levierul; 24 daN cu manivela.
• Distanță minimă între cârlige A min.: 375 mm.
• Greutate la ridicarea standard de 1,5 m: 9,6 kg.

Specificații: Yale ERGO 360 3000

• Cod articol: 192028553.
• Capacitate: 3.000 kg.
• Ramuri ale lanțului: 1.
• Lanț d × p / execuție: 10 × 28 mm / V.
• Cursă la o rotație completă a levierului: 20,1 mm.
• Efort la sarcina nominală: 43 daN cu levierul; 35 daN cu manivela.
• Distanță minimă între cârlige A min.: 445 mm.
• Greutate la ridicarea standard de 1,5 m: 17,2 kg.

Specificații: Yale ERGO 360 6000

• Cod articol: 192035451.
• Capacitate: 6.000 kg.
• Ramuri ale lanțului: 2.
• Lanț d × p / execuție: 10 × 28 mm / V.
• Cursă la o rotație completă a levierului: 10,1 mm.
• Efort la sarcina nominală: 46 daN cu levierul; 37 daN cu manivela.
• Distanță minimă între cârlige A min.: 563 mm.
• Greutate la ridicarea standard de 1,5 m: 28,9 kg.

Specificații: Yale ERGO 360 9000

• Cod articol: 192039362.
• Capacitate: 9.000 kg.
• Ramuri ale lanțului: 3.
• Lanț d × p / execuție: 10 × 28 mm / V.
• Cursă la o rotație completă a levierului: 6,7 mm.
• Efort la sarcina nominală: 50 daN cu levierul; 41 daN cu manivela.
• Distanță minimă între cârlige A min.: 695 mm.
• Greutate la ridicarea standard de 1,5 m: 49,5 kg.

Opțiuni disponibile conform catalogului

• Protecție la suprasarcină cu ambreiaj cu alunecare, disponibilă pentru toate modelele, presetată din fabrică la aproximativ 25% ±15% suprasarcină.
• Cârlige pentru șantiere navale, disponibile pentru modelele de 1.500 și 3.000 kg.

Aceste dotări sunt opționale; includerea lor trebuie confirmată în oferta configurației solicitate.

Utilizare și selectarea modului de lucru

Indicatorul din levier afișează ridicare (▲), coborâre (▼) sau neutru (N). Pentru schimbarea modului, selectorul se trage în jos pentru deblocare, se rotește la poziția dorită și se eliberează în poziția blocată, conform catalogului.

Poziția neutră permite ajustarea manuală a lanțului neîncărcat în ambele sensuri. Manivela se poate plia și bloca pe oricare dintre laturile levierului. Catalogul nu înlocuiește manualul complet de operare; înainte de utilizare trebuie consultate instrucțiunile producătorului pentru configurația respectivă.

De ce să alegi Yale ERGO 360 ?

Acționarea prin manivelă la 360°, indicatorul de direcție și selectorul blocabil oferă o configurație orientată spre ergonomia operării. Compară capacitatea, greutatea, distanța minimă între cârlige și efortul de acționare pentru alegerea modelului potrivit aplicației.

Întrebări frecvente

Ce capacități prezintă gama?

750, 1.500, 3.000, 6.000 și 9.000 kg.

Ce diferențiază sistemul ERGO 360?

Levierul are o manivelă retractabilă integrată care permite acționarea prin rotație la 360°.

Deplasarea liberă a lanțului este standard?

Da. Catalogul indică un dispozitiv standard pentru ajustarea lanțului neîncărcat în ambele sensuri.

Protecția la suprasarcină este inclusă?

Este opțională pentru toate modelele. Includerea trebuie confirmată în ofertă.

Există cârlige pentru șantiere navale?

Da, ca opțiune pentru modelele de 1.500 și 3.000 kg.

La ce lungime de ridicare se referă greutățile?

La ridicarea standard de 1,5 m, conform tabelului tehnic.

Cum se identifică sensul de lucru?

Fereastra din levier indică ridicare, coborâre sau poziție neutră.
