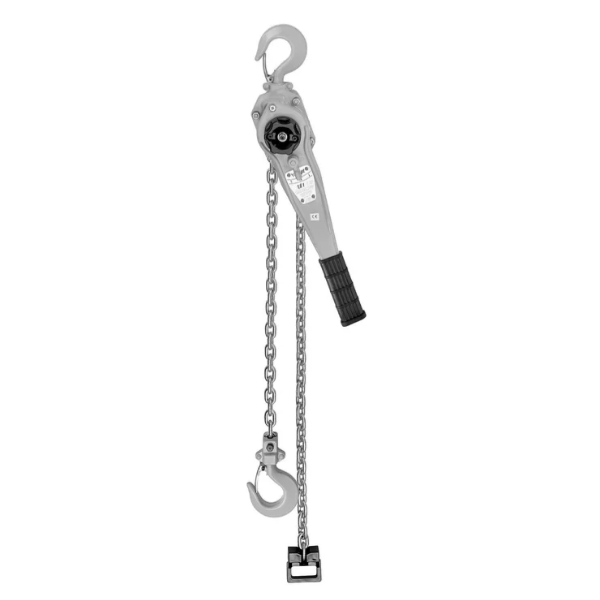

Palan manual cu levier Yale PT, 800–6.300 kg

Ridicare, coborâre, tragere și tensionare cu Yale PT

Yale PT este un palan manual cu levier destinat ridicării, coborârii, tragerii și tensionării sarcinilor. Manualul producătorului prezintă patru modele: PT 800, PT 1600, PT 3200 și PT 6300, cu capacități nominale de la 800 la 6.300 kg.

Acționarea se realizează manual, prin mișcări de pompare ale levierului. Poziția neutră a selectorului permite deplasarea lanțului în ambele sensuri pentru ajustare. Alegerea modelului trebuie făcută în funcție de sarcină și de capacitatea structurii de susținere.

Caracteristici și beneficii

• Patru capacități nominale: 800, 1.600, 3.200 și 6.300 kg.
• Acționare manuală prin levier, fără utilizarea unei acționări motorizate.
• Selector cu poziții pentru ridicare, coborâre și deplasare liberă a lanțului.
• Cârlig superior și cârlig de sarcină cu siguranțe.
• Utilizare la temperaturi ale mediului între −10 °C și +50 °C, cu verificările cerute de manual.
• Protecție la suprasarcină menționată ca opțiune, nu ca dotare standard.

Specificații tehnice PT 800

• Capacitate nominală: 800 kg.
• Număr de ramuri ale lanțului: 1.
• Dimensiuni lanț d × p: 5,6 × 17,1 mm.
• Clasă lanț: T.
• Distanță minimă între cârlige: 290 mm.
• Lungime levier: 235 mm.
• Efort manual la sarcina nominală: 26 daN.
• Greutate netă la ridicarea standard: 5,5 kg.

Specificații tehnice PT 1600

• Capacitate nominală: 1.600 kg.
• Număr de ramuri ale lanțului: 1.
• Dimensiuni lanț d × p: 7,1 × 21,2 mm.
• Clasă lanț: T.
• Distanță minimă între cârlige: 330 mm.
• Lungime levier: 370 mm.
• Efort manual la sarcina nominală: 30 daN.
• Greutate netă la ridicarea standard: 9,6 kg.

Specificații tehnice PT 3200

• Capacitate nominală: 3.200 kg.
• Număr de ramuri ale lanțului: 1.
• Dimensiuni lanț d × p: 9,0 × 27,2 mm.
• Clasă lanț: V.
• Distanță minimă între cârlige: 430 mm.
• Lungime levier: 370 mm.
• Efort manual la sarcina nominală: 38 daN.
• Greutate netă la ridicarea standard: 16,0 kg.

Specificații tehnice PT 6300

• Capacitate nominală: 6.300 kg.
• Număr de ramuri ale lanțului: 2.
• Dimensiuni lanț d × p: 9,0 × 27,2 mm.
• Clasă lanț: V.
• Distanță minimă între cârlige: 580 mm.
• Lungime levier: 370 mm.
• Efort manual la sarcina nominală: 39 daN.
• Greutate netă la ridicarea standard: 31,0 kg.

Greutățile sunt cele indicate de producător pentru ridicarea standard. Lungimea de ridicare a configurației comandate trebuie confirmată separat.

Utilizare: rezumat al instrucțiunilor producătorului

1. Înainte de lucru, verificați palanul, lanțul, cârligele, siguranțele și structura de susținere. Testați frâna conform manualului.
2. Pentru deplasarea liberă a lanțului, utilizați poziția neutră a selectorului, conform instrucțiunilor producătorului.
3. Pentru ridicare, selectați poziția ↑ și acționați levierul prin mișcări de pompare.
4. Pentru coborâre, selectați poziția ↓ și acționați levierul prin mișcări de pompare.

Acest rezumat nu înlocuiește manualul complet. Instalarea, operarea și întreținerea trebuie realizate de personal instruit și competent.

Informații importante de siguranță

• Nu depășiți capacitatea nominală a palanului sau a structurii de susținere.
• Nu utilizați palanul pentru transportul sau ridicarea persoanelor.
• Nu staționați și nu treceți pe sub sarcini suspendate.
• Nu lăsați sarcina suspendată nesupravegheată.
• Nu prelungiți levierul și nu utilizați acționare motorizată.
• Nu utilizați echipamentul în atmosfere potențial explozive.
• Sarcina minimă pentru cuplarea frânei automate este între 30 și 45 kg, conform manualului.
• La temperaturi sub 0 °C, verificați frâna pentru îngheț prin ridicarea și coborârea unei sarcini mici de 2–3 ori, conform manualului.
• În cazul unei funcționări anormale sau al unor defecte, opriți imediat utilizarea.

Inspecție și întreținere

Manualul indică inspectarea de către o persoană competentă înainte de prima utilizare, după modificări importante și periodic, cel puțin anual; condițiile de lucru pot impune intervale mai scurte. Lanțul de sarcină trebuie inspectat anual sau cel târziu după 50 de ore de operare. Respectați integral instrucțiunile de întreținere și documentați verificările.

De ce să alegi Yale PT?

Gama PT permite alegerea unei capacități nominale între 800 și 6.300 kg pentru operațiuni de ridicare, coborâre, tragere și tensionare. Compară distanța minimă între cârlige, lungimea levierului, efortul manual și greutatea fiecărui model pentru a selecta configurația adecvată aplicației.

Întrebări frecvente

Ce capacități prezintă manualul?

800, 1.600, 3.200 și 6.300 kg.

La ce operațiuni poate fi folosit?

La ridicarea, coborârea, tragerea și tensionarea sarcinilor, în limitele și condițiile manualului.

Lanțul poate fi ajustat în ambele sensuri?

Da. Selectorul are o poziție neutră pentru deplasarea liberă a lanțului, utilizată conform manualului.

Protecția la suprasarcină este standard?

Nu este prezentată ca dotare standard. Manualul o descrie ca opțiune, iar existența ei trebuie confirmată pentru configurația comandată.

Care este intervalul de temperatură?

Între −10 °C și +50 °C. Pentru temperaturi sub 0 °C sunt necesare verificările speciale ale frânei descrise în manual.

Poate fi folosit pentru persoane?

Nu. Utilizarea pentru transportul persoanelor este interzisă.

Ce sarcină este necesară pentru cuplarea frânei automate?

Manualul indică o sarcină minimă între 30 și 45 kg.

Alege modelul Yale PT potrivit

Compară specificațiile și contactează-ne pentru confirmarea configurației, a lungimii de ridicare și a disponibilității modelului dorit.
