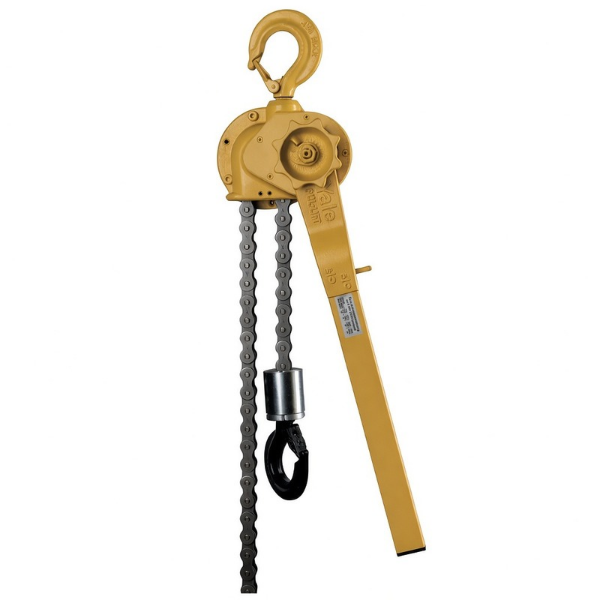

Palan manual cu levier Yale PUL-LIFT C85 / D85

Palan manual cu levier Yale PUL-LIFT C85 / D85

model

Ridicarea și poziționarea sarcinilor cu acționare manuală

Palanele manuale cu levier Yale PUL-LIFT C85 / D85 sunt destinate lucrărilor de întreținere, construcțiilor, mineritului, fabricației structurilor metalice și construcțiilor navale. Pot fi utilizate pentru deplasarea și poziționarea utilajelor grele și pentru operațiuni de montaj, inclusiv poziționarea conductelor în cămine și șanțuri.

Seria C85 utilizează lanț cu role și cuprinde capacități de 750, 1.500 și 3.000 kg. Seria D85 utilizează lanț cu zale și cuprinde capacități de 750, 1.500, 3.000, 6.000 și 10.000 kg.

Construcție și caracteristici

  • Carcasă închisă, cu capac, levier și bloc inferior realizate din fontă maleabilă albă de înaltă rezistență.
  • Finisaj prin vopsire, culoare RAL 1023.
  • Pentru lanțul cu zale: roată de sarcină din fontă cu grafit, cu locașuri prelucrate precis.
  • Pentru lanțul cu role: pinion din oțel crom-molibden tratat termic, cu dinți prelucrați precis.
  • Lanțul cu zale este realizat din oțel aliat și zincat.
  • Înălțimea standard de ridicare indicată în tabele: 1,5 m.

Date tehnice C85 – lanț cu role

Model PUL-LIFT Cod articol Capacitate (kg) Ramuri de lanț Lanț p × b₂ (inch) Lanț p × b₂ (mm) Ridicare la o rotație completă a levierului (mm) Forță la levier la sarcina nominală (daN) Greutate la ridicare de 1,5 m (kg)
C85 750 N01141295 750 1 5/8 × 3/8 15,875 × 9,65 115 38 8,7
C85 1500 N01141296 1500 1 1 × 1/2 25,4 × 12,7 45 31 17,0
C85 3000 N01141297 3000 1 1 1/4 × 5/8 31,75 × 15,875 36 40 22,2

Date tehnice D85 – lanț cu zale

Model PUL-LIFT Cod articol Capacitate (kg) Ramuri de lanț Lanț d × p (mm) / versiune Ridicare la o rotație completă a levierului (mm) Forță la levier la sarcina nominală (daN) Greutate la ridicare de 1,5 m (kg)
D85 750 N01541291 750 1 6 × 18,5 – T 111 38 8,2
D85 1500 N01541292 1500 1 9 × 27 – T 45 31 16,3
D85 3000 N01541293 3000 1 11 × 31 – T 33 40 19,6
D85 6000 N01541294 6000 2 11 × 31 – T 17 42 32,9
D85 10000 N01541511 10000 3 11 × 31 – T 11 37 60,0

Dimensiuni C85 (mm)

Reperele literale corespund desenului dimensional din fișa producătorului.

Reper C85 750 C85 1500 C85 3000
A min. 322 389 403
B 21 27 35
C 27 30 34
D 15 20 25
D1 17 23 25
E 443 443 570
F 112 189 197
G 56 134 142
H 56 55 55
J 142 171 179
K 39 72 76
L 103 99 103

Dimensiuni D85 (mm)

Reper D85 750 D85 1500 D85 3000 D85 6000 D85 10000
A min. 322 389 403 532 805
B 21 27 35 48 61
C 27 30 34 46 54
D 15 20 25 40 40
D1 17 23 25 40 45
E 443 443 570 570 570
F 112 189 197 197 305
G 56 134 142 142 163
H 56 55 55 55 142
J 142 171 179 218 218
K 39 72 76 76 76
L 103 99 103 142 142

Siguranță și alegerea modelului

Aceste palane nu sunt destinate ridicării persoanelor și nu trebuie utilizate în acest scop.

Pentru ofertare, precizează seria C85 sau D85, capacitatea și înălțimea de ridicare necesară. Configurația, disponibilitatea și prețul se confirmă la ofertare.

Termen de livrare: 14 zile lucrătoare, dacă produsul este în stoc în Europa.
